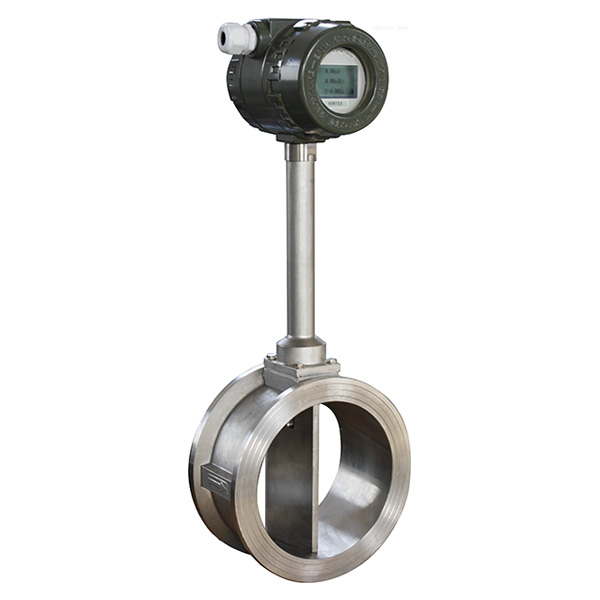

LUGB渦街流量計
全方位檢測！
讓利于客戶！
縮短了交貨期！
一、渦街流量計概述
LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。
二、 渦街流量計儀表特點與用途
特點：
n 無可動部件，長期穩定，結構簡單便于安裝和維護
n 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
n 采用超低功耗單片微機技術，1節3.6V10AH鋰電池可使用5年以上
n 由軟件對儀表系數非線性進行修正，提高測量精度
n 壓力損失小，量程范圍寬
n 采用EEPROM對累積流量進行掉電保護，保護時間大于10年
用途：
本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
三、渦街流量計技術參數
|
公稱通經（mm） |
15，20，25，40，50，65，80，100，125，150，200，250，300 |
|
儀表材質 |
1Cr18Ni 9Ti |
|
公稱壓力（Mpa） |
PN1.6Mpa；PN2.5Mpa； PN4.0Mpa |
|
被測介質溫度（℃） |
－40～+250℃ ；－40～+350℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
|
精度等級 |
測量液體：示值的±0.5 測量氣體或蒸汽：示值的±1.0、±1.5 |
|
量程比 |
1:10；1:15 |
|
阻力損失系數 |
Cd<2.6 |
|
輸出信號 |
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器：兩線制4 ~ 20mADC電流信號 |
|
供電電源 |
傳感器：+12VDC 、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.6V鋰電池 |
|
信號傳輸線 |
STVPV3×0.3（三線制），2×0.3（二線制） |
|
傳輸距離 |
≤500m |
|
信號線接口 |
內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
|
允許振動加速度 |
1.0g |
