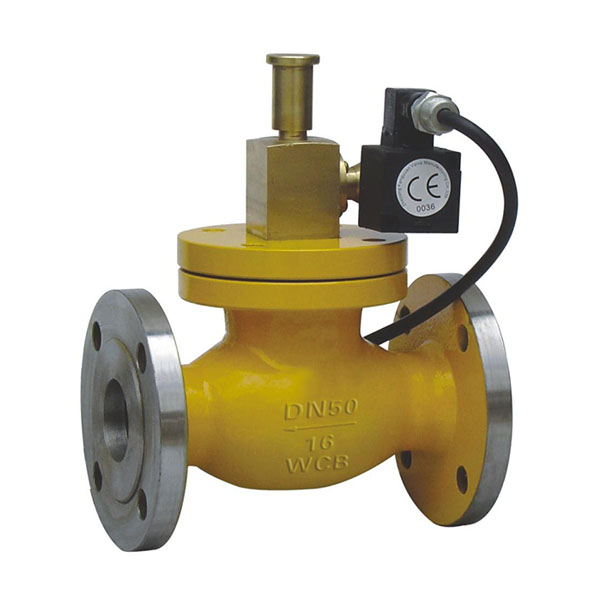

ZCRB燃氣緊急切斷閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
燃氣緊急切斷閥產品用途
ZCRB燃氣緊急切斷閥是新型的燃氣管道工程的安全配套裝置，主要應用如下：
1、與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事故的發生。
2、與熱力設備的極限溫度（或壓力）安全控制器相連接。當設備內檢測溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3、與高層建筑的中央消防報警系統相連接。當大廈發生危情時，自動切斷大廈內的燃氣供應，防止燃氣爆炸的發生。
4、在城市或工廠的燃氣供應管網內設置ZCR燃氣緊急切斷閥，在在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供應。
燃氣緊急切斷閥技術參數
產品結構：直動式
公稱壓力：1.6Mpa
工作壓差：0~0.05Mpa
工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣液體
關閉時間：＜1秒 介質溫度：-15℃~60℃
打開方式：手動復位或電動復位
電源電壓：AC220VA、DC24V、DC12V
安全等級：普通性 Ex型
控制方式：不間斷輸出或脈沖式電磁力
燃氣緊急切斷閥內螺紋連接尺寸
| DN | G | L | H |
| 25 | 1 | 90 | 130 |
| 32 | 1 1/4 | 140 | 150 |
| 40 | 1 1/2 | 156 | 170 |
| 50 | 2 | 180 | 190 |
燃氣緊急切斷閥法蘭連接尺寸
| DN | D1 | K | D | b | f | n-d | L | H |
| 25 | 65 | 85 | 115 | 16 | 3 | 4φ14 | 160 | 180 |
| 32 | 76 | 100 | 140 | 18 | 3 | 4φ18 | 180 | 195 |
| 40 | 84 | 110 | 150 | 18 | 3 | 4φ18 | 200 | 205 |
| 50 | 99 | 125 | 165 | 20 | 3 | 4φ18 | 230 | 220 |
| 65 | 118 | 145 | 185 | 20 | 3 | 4φ18 | 290 | 245 |
| 80 | 132 | 160 | 200 | 20 | 3 | 4φ18 | 310 | |
| 100 | 156 | 180 | 220 | 22 | 3 | 4φ18 | 350 | |
| 125 | 184 | 210 | 250 | 22 | 3 | 4φ18 | 400 | |
| 150 | 211 | 240 | 285 | 24 | 3 | 4φ22 | 480 | |
| 200 | 266 | 295 | 340 | 24 | 3 | 4φ22 | 495 | |
| 250 | 319 | 355 | 405 | 26 | 3 | 4φ26 | 622 | |
| 300 | 370 | 410 | 460 | 28 | 4 | 4φ26 | 698 | |
| 350 | 429 | 470 | 520 | 30 | 4 | 4φ26 | 787 | |
| 400 | 480 | 525 | 580 | 32 | 4 | 4φ30 | 914 | |
| 450 | 548 | 585 | 640 | 34 | 4 | 4φ30 | 978 | |
| 500 | 609 | 650 | 715 | 36 | 4 | 4φ33 | 978 | |
| 600 | 720 | 770 | 840 | 38 | 5 | 4φ36 | 1295 |
