X44W-10C三通鑄鋼法蘭式旋塞閥
一、三通鑄鋼法蘭式旋塞閥概述:
X44W-10C三通法蘭式旋塞閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保
產品特點：X44W-10P R、X44W-10C三通法蘭式旋塞閥,三通法蘭式旋塞閥
二、三通鑄鋼法蘭式旋塞閥主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度 |
|
|
殼 體 |
密 封 （水） |
||||
|
X44W-10P |
1.0 |
1.5 |
1.1 |
硝酸類 |
≤250 |
|
X44W-10R |
1.0 |
1.5 |
1.1 |
醋酸類 |
≤250 |
|
X44W-10C |
1.0 |
1.5 |
1.1 |
煤氣、油品 |
≤200 |

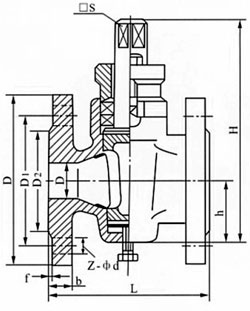

三、三通鑄鋼法蘭式旋塞閥主要尺寸：
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
尺 寸 （mm） |
|||||||
|
L |
D |
D1 |
D2 |
Z-￠d |
□S |
h |
H |
||
|
1.0 |
15 |
145 |
95 |
65 |
45 |
4-￠14 |
14 |
26 |
99 |
|
20 |
145 |
105 |
75 |
55 |
4-￠14 |
14 |
34 |
124 |
|
|
25 |
145 |
115 |
85 |
56 |
4-￠14 |
17 |
38 |
133 |
|
|
32 |
165 |
135 |
100 |
78 |
4-￠18 |
19 |
45 |
152 |
|
|
40 |
190 |
145 |
110 |
85 |
4-￠18 |
22 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4-￠18 |
27 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4-￠18 |
32 |
82 |
295 |
|
|
80 |
260 |
195 |
160 |
135 |
4-￠18 |
36 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8-￠23 |
46 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8-￠23 |
50 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8-￠23 |
55 |
172 |
512 |
|
|
200 |
480 |
335 |
295 |
265 |
8-￠23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8-￠23 |
85 |
230 |
660 |
|
|
300 |
610 |
440 |
400 |
368 |
8-￠23 |
100 |
263 |
760 |
|
四、三通鑄鋼法蘭式旋塞閥主要零件材料：
|
零件名稱 |
閥 體 |
塞 子 |
填料壓蓋 |
填 料 |
|
X44W-10P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
柔性石墨 |
|
X44T-10R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
|
|
X44W-10C |
鑄 鋼 |
鑄 鋼 |
鑄 鋼 |
