旋塞閥的用途
時間:2012-12-6 13:05:04 來源:溫州尼威閥門 瀏覽數:4665
旋塞閥是從簡單的 “考克”(cock)發展而來的。旋塞閥是關閉就件(塞子)饒閥體中腔的軸線旋轉,實現開啟和關閉的一種閥門。在管路上,它主要用于切斷、分配和改變介質流動方向。
旋塞閥具有機構簡單、啟閉迅速、操作方便、流體阻力小等優點,至今仍被廣泛應用,特別是在低壓小口徑和介質溫度不高的場合使用較多。塞子和賽體是配合精度很高的圓錐體,起錐度一般為1:6和1:7。
旋塞閥的主要特性是它易于適應多通道結構,以致一個旋塞可以獲得兩個、三個甚至四個不同的通道。這樣可以簡化管道系統設計,減少閥門用量以及設備中需要的一些連接配件。
旋塞閥還廣泛地應用于油田開采,石油、天然氣的輸送管網中、精煉設備中,同時也廣泛應用于石油化工業、大型化學工業,以及一般工業管路中作啟閉裝置。
1.緊定式旋塞閥

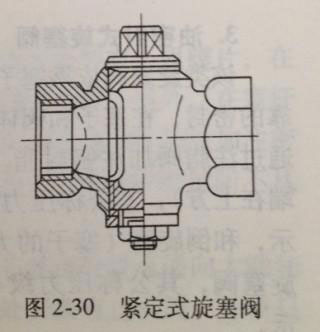

旋塞閥不帶填料,塞子與賽體密封面的密封依靠擰緊旋塞閥下面的螺母來實現,如圖2-30所示,一般用于公稱壓力≤PN6的場合。
奧氏體不銹鋼制緊定式旋塞閥適用于奶、果汁等食品行業和醫藥行業。
2.填料式旋塞閥
旋塞閥的閥體內帶有填料,通過壓緊填料來實現塞子和閥體密封面之間的密封如圖2-31所示。這種填料式旋塞閥的密封性能較好,大量用于公稱壓力≤PN10的自來水、燃?xì)獾裙苈。有的填料式旋塞閥在閥體下面帶有調整螺釘,可以調節塞子和閥體密封面之間的密封比亞。
3.油密封式旋塞閥

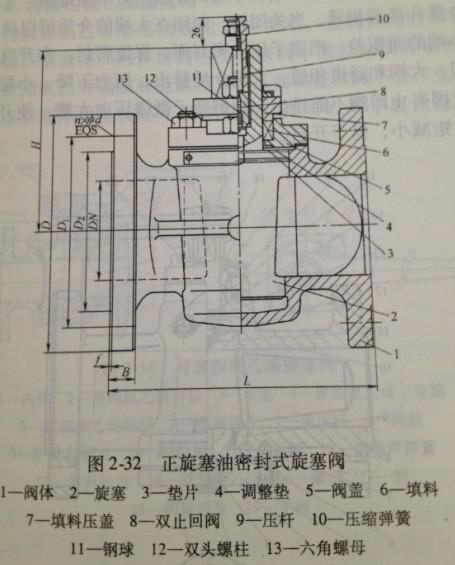

該類旋塞閥依靠塞子與閥體密封面之間的油脂來達到可靠的密封,在塞子和閥體密封面處設有油槽,使用時要定期通過注脂閥加注封脂。該種旋塞閥分正旋塞(塞子的大端在上方)其公稱壓力級≤CL300(PN50),如圖2-32所示,和倒旋塞(塞子的大端在下方)即壓力平衡式油密封旋塞閥,其公稱壓力級≤CL2500 (PN420)。
正旋塞油密封式旋塞閥在閥蓋墊片處金屬膜片,在旋塞桿處設有填料,可使這種旋塞閥無外漏。另外,在賽桿的中心裝有單向閥和注脂閥,可定期向閥體密封面加注密封脂,密封脂應在50℃溫度內不熔化,并保證密封脂不從賽桿處泄漏。
壓力平衡式油密封旋塞閥在=塞子通道處設有通向大端和小端的通孔,但在通向小端的通孔出安裝有止回閥,介質只能通過止回閥進入小端,小端的介質壓力不能排除。大端的介質和通道相通,當關閉時,封閉在大端的介質可以通過大小端的面積差,把塞子壓向密封面,保證密封。在開啟的瞬間,大端和通道相通,大端介質排出,壓力下降,小端的介質因有止回閥不能排出,則把塞子微微壓向大端,使開啟時力矩減小,易于開啟。
4.襯聚四氟乙烯旋塞閥

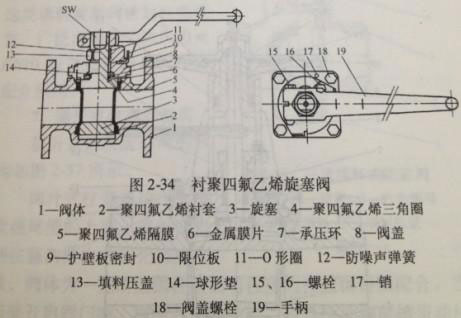

襯聚四氟乙烯旋塞閥如圖2-34所示。在閥體內襯聚四氟乙烯,使賽體和閥體密封容易。該閥中法蘭處沒有填料,只有聚四氟乙烯隔膜和金屬膜片,從而保證該罰不會產生外漏,如果賽體用奧氏體不銹鋼制造,則可以用于腐蝕性介質。
5.雙動作旋塞閥
雙動作旋塞閥的機構如圖2-35所示。
雙動作旋塞閥的操作原理是:當需要開啟時,首先提升旋塞手柄,使旋塞轉手輪,使旋塞向上提,讓賽體脫開密封面,然后再逆時針旋轉手輪,待旋賽轉到關閉位置,再壓下提升旋塞手柄,旋塞閥密封面密合,即可關閉旋塞閥。該旋塞閥的閥蓋采用壓自封式,閥桿密封采用填料。根據介質不同,可使用不同的材料,該旋塞閥的閥體密封面和賽體密封面可堆焊硬質合金,使旋塞閥耐磨損、乃沖刺。這種機構的旋塞閥可應用到高溫、高壓的路上,也可應到腐蝕性介質的管路上。用在不同的管路上應該注意更換閥體、閥蓋、賽體及填料的材質。
6.三通填料式旋塞閥

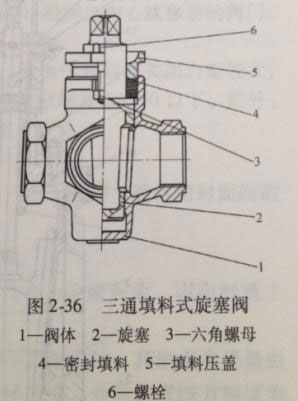

圖2-36所示為三通填料式旋塞閥的機構。
該閥和填料式旋塞閥一樣,只不過在閥體和塞子內設計成三個通道,在閥體內帶有填料,通過壓緊填料來實現塞子和閥體密封面的密封。這類填料旋塞閥密封性能優良,廣泛應用于公稱壓力≤PN10的三通管路上,做分配介質用。
7.提升式柱塞旋塞閥

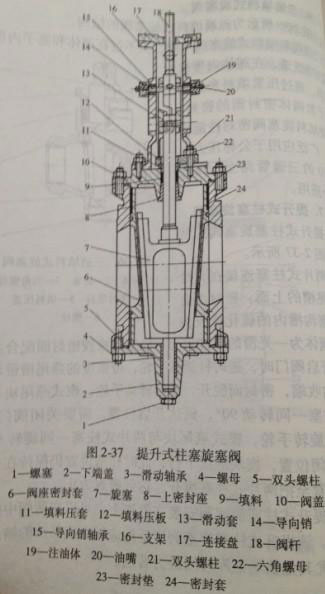

提升式柱塞旋塞閥的機構如圖2-37所示。
兩片式柱塞連接在有錐度燕尾的上面,密封面由到柱塞溝槽內的硫化橡膠構成,閥體為一光滑的圓柱表面與柱塞的橡膠密封圈配合。當需要開啟閥門時,逆時針旋轉手輪,帶錐度的燕尾槽帶動柱塞向內收縮,密封面脫開,繼續轉動手輪,楔式燕尾塊與兩片式柱塞一同轉動90°,到達開啟位置。需要關閉閥門時,順時針旋轉手輪,楔式燕尾塊與兩片式柱塞一同旋轉90°,到達關閉位置楔塊繼續下行,此時柱塞位置仍保持在關閉位置,直至把兩片式柱塞撐開,達到密封為止。
該提升柱塞旋塞閥安裝在管道上,可以在兩閥中間進行撿漏。該提升式柱塞旋塞閥廣泛地應用在成品油的輸送管路上,尤其是機場油庫為普遍。
