Z45X彈性座封閘閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！

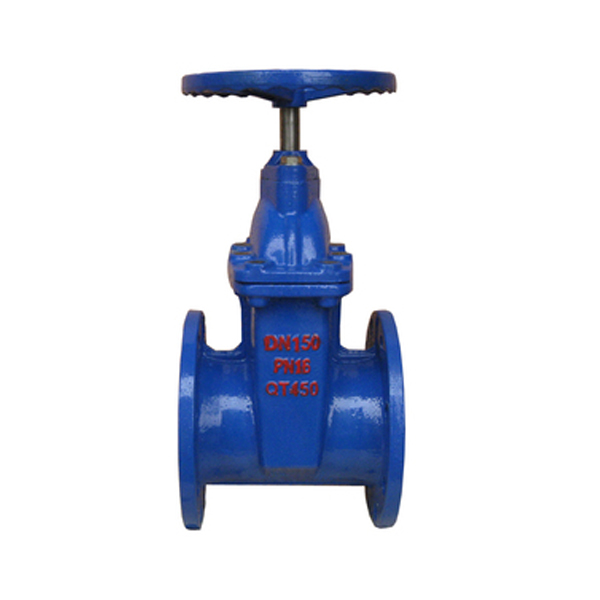

Z45X彈性座封閘閥
一、彈性座封閘閥產品概述
| 我公司生產的彈性座封閘閥，可根據用戶的要求配置各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節合截流裝置使用。 |
二、彈性座封閘閥主要零件材料
| 零件名稱 | 材料 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 閥桿 | 不銹鋼 |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 電動頭 |
三、彈性座封閘閥主要技術參數
公稱壓力：1.0～2.5MPa
公稱通經：50～600mm
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6 GB9113
試驗標準：GB13927 AP1598
四、彈性座封閘閥主要外形連接尺寸
|
公稱通徑
|
L
|
D1
|
D2
|
D3
|
H
|
B
|
f
|
n-Φd
|
配用螺給
|
||||
|
mm
|
inch
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
||||||
|
40
|
1 1/2″
|
165
|
88
|
110
|
150
|
310
|
18
|
3
|
4-Φ18
|
M16
|
|||
|
50
|
2″
|
178
|
102
|
125
|
165
|
340
|
20
|
3
|
4-Φ18
|
M16
|
|||
|
65
|
2 1/2″
|
190
|
122
|
145
|
185
|
370
|
20
|
3
|
4-Φ18
|
M16
|
|||
|
80
|
3″
|
203
|
133
|
160
|
200
|
410
|
22
|
3
|
8-Φ18
|
M16
|
|||
|
100
|
4″
|
229
|
158
|
180
|
220
|
450
|
24
|
3
|
8-Φ18
|
M16
|
|||
|
125
|
5″
|
254
|
184
|
210
|
250
|
480
|
26
|
3
|
8-Φ18
|
M16
|
|||
|
150
|
6″
|
267
|
212
|
240
|
285
|
550
|
26
|
3
|
8-Φ23
|
M20
|
|||
|
200
|
8″
|
292
|
268
|
295
|
340
|
630
|
30
|
3
|
8-Φ23
|
12-Φ23
|
M20
|
||
|
250
|
10″
|
330
|
320
|
350
|
355
|
405
|
750
|
32
|
3
|
12-Φ23
|
12-Φ27
|
M20
|
M24
|
|
300
|
12″
|
356
|
370
|
400
|
410
|
460
|
820
|
32
|
4
|
12-Φ23
|
12-Φ27
|
M20
|
M24
|
|
350
|
14″
|
381
|
430
|
460
|
470
|
520
|
980
|
36
|
4
|
16-Φ23
|
16-Φ27
|
M20
|
M24
|
|
400
|
16″
|
406
|
482
|
515
|
525
|
580
|
1010
|
38
|
4
|
16-Φ27
|
16-Φ31
|
M24
|
M27
|
|
450
|
18″
|
432
|
532
|
565
|
585
|
640
|
1195
|
40
|
4
|
20-Φ27
|
20-Φ31
|
M24
|
M27
|
|
500
|
20″
|
457
|
585
|
620
|
650
|
715
|
1270
|
42
|
4
|
20-Φ27
|
20-Φ34
|
M24
|
M30
|
|
600
|
24″
|
508
|
685
|
725
|
770
|
840
|
1390
|
48
|
5
|
20-Φ31
|
20-Φ37
|
M27
|
M33
|
|
700
|
28″
|
610
|
800
|
840
|
|
895
|
1550
|
40
|
5
|
24-Φ31
|
|
M27
|
|
|
800
|
32″
|
660
|
905
|
950
|
|
1015
|
1750
|
44
|
5
|
24-Φ34
|
|
M30
|
|
|
900
|
36″
|
711
|
1005
|
1050
|
|
1115
|
1950
|
46
|
5
|
28-Φ34
|
|
M30
|
|
|
1000
|
40″
|
811
|
1110
|
1160
|
|
1230
|
2170
|
50
|
5
|
28-Φ38
|
|
M33
|
|
