ZJHPF-B氣動波紋管襯氟調節閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

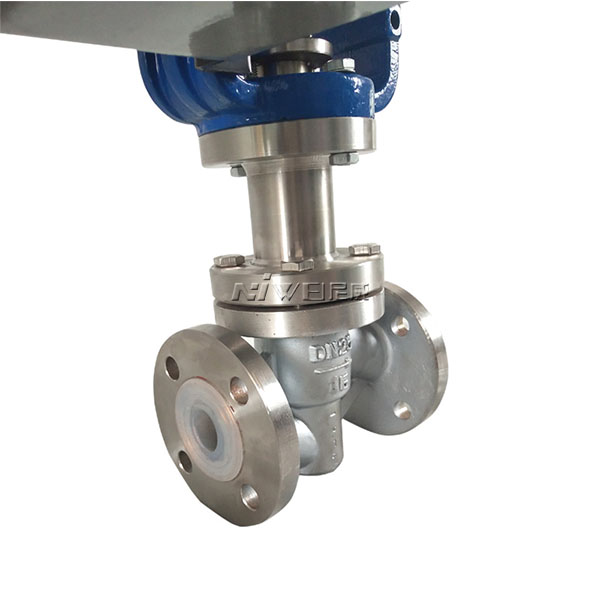

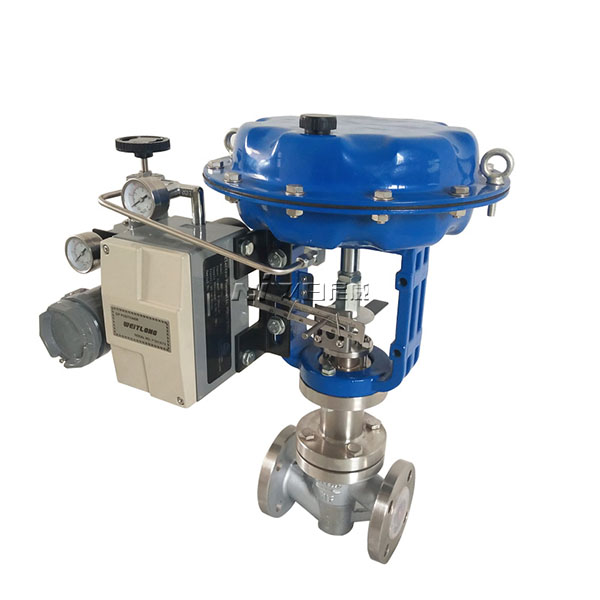

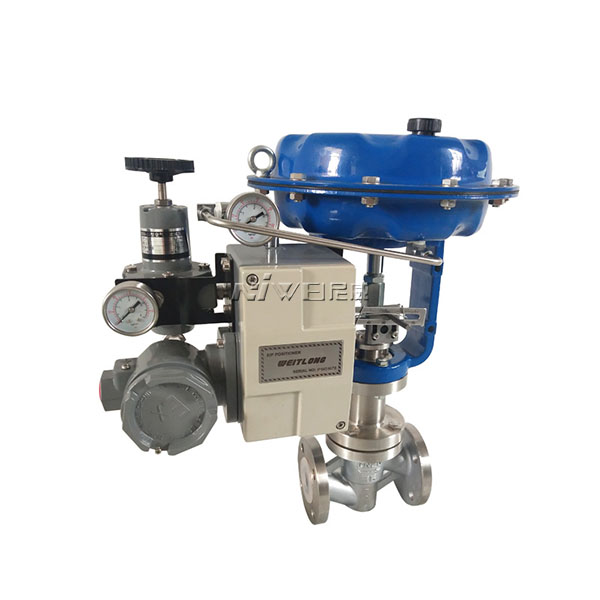

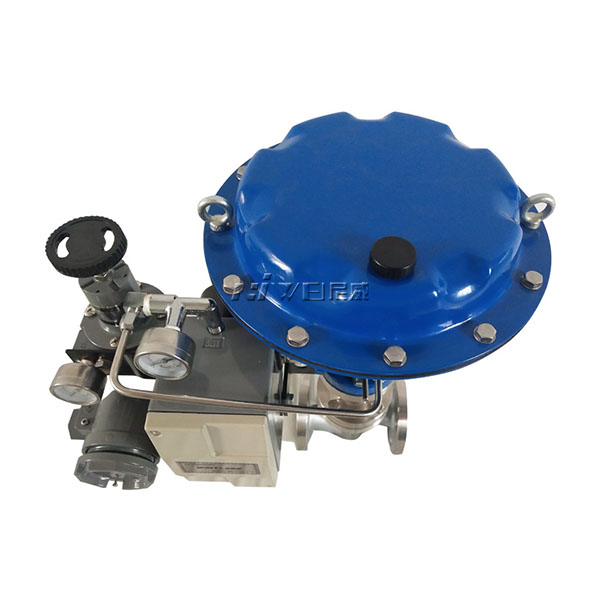

產品說明書下載調節閥實物圖產品安裝圖紙

下一個[ZSQP氣動活塞式快速切斷閥（帶手動機構）]上一個：[ZJHPF氣動襯氟單座調節閥]

ZJHPF-B氣動波紋管襯氟調節閥簡介：

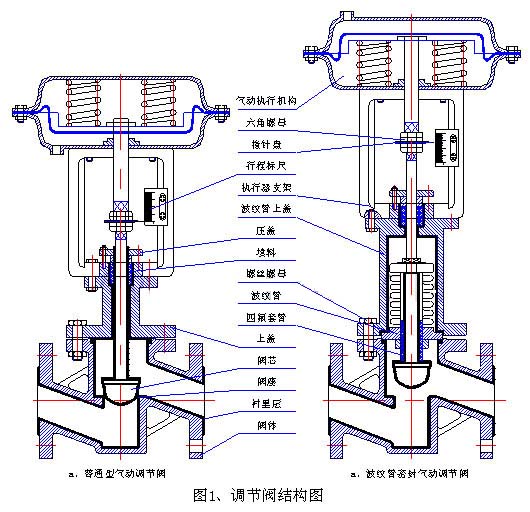

ZJHPF-B氣動波紋管襯氟調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。閥芯導向面積大，抗振性好，配用ZHA/B多彈簧氣動執行器，結構緊湊，輸出力大。

ZJHPF-B氣動波紋管襯氟調節閥特點：

1、耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。

ZJHPF-B氣動波紋管襯氟調節閥執行機構配置

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45
有效面積cm2	350	350	560	900
行程mm	16	25	40	60
彈簧范圍KPa	20～100(標準):40～200; 80～240; 20～60; 60～100

ZJHPF-B氣動波紋管襯氟調節閥閥體

閥體形式	直通單座鑄造球型閥
公稱通徑	DN20～150mm
公稱壓力	PN1.6MPa
法蘭標準	GB/T9113、JB/T79
連接形式	法蘭(FF RF RTJ)
壓蓋型式	螺栓壓緊式
工作溫度	-40～180℃
密封填料	V型聚四氟乙烯填料

ZJHPF-B氣動波紋管襯氟調節閥閥內件

閥芯形式：單座柱塞型(襯四氟)
流量特性：近似等百分比

ZJHPF-B氣動波紋管襯氟調節閥執行機構及附件、作用形式

執行器名稱	ZHA/B多彈簧簿膜執行機構
執行器型號	ZJHA/B-22	ZJHA/B-23	ZJHAB-34
有效面積(cm2)	350	350	560
行程	10、16	25	40
彈簧范圍	1.5～3kg/cm2（0.15～0.3MPa）
膜片材料	乙丙橡膠夾尼龍布
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

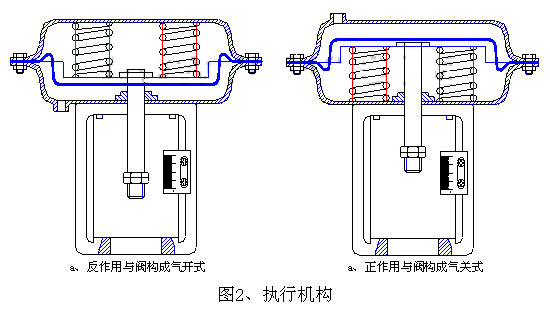

作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

ZJHPF-B氣動波紋管襯氟調節閥主要零件材料

閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	2Cr13襯F46、304襯F46
閥蓋	丁腈橡膠夾增強滌綸織物
波紋管材料	聚四氟乙烯

ZJHPF-B氣動波紋管襯氟調節閥額定流量系數Kv、額定行程

公稱通徑	G3/4"						20				25	32	40	50	65	80	100	150
閥座直徑	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
額定行程	10										16		25		40			60

ZJHPF-B氣動波紋管襯氟調節閥執行機構

型式:ZHA(B)多彈簧薄膜執行機構膜片材料:乙丙橡膠夾尼龍布、丁青橡膠惡夾尼龍布彈簧范圍:20～100、80～240kPa 供氣壓力:140～400kPa 氣源接口:Rc1/4" 環境溫度:-30～+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 ZJHPF-B氣動波紋管襯氟調節閥允許壓差

供氣壓力	彈簧范圍	允許壓差
		公稱通徑
		G3/4	20	25	32	40	50	65	80	100	150
1.4	0.2～1.0	16	16	8	5	5	3	2.5	2	1.2	0.8
4.0	0.8～2.4	16	16	16	12	11	7	6.5	4.5	2.8	2.0

ZJHPF-B氣動波紋管襯氟調節閥性能

泄漏量:小于閥額定容量的0.01% 回差:帶定位器：小于全行程的1% 基本誤差:帶定位器：小于全行程的±1% 注：采用標準的V型聚四氟乙烯填料可調范圍 30：1 Kv值和行程

公稱通徑	G3/4						20				25	32	40	50	65	80	100	150
閥座直徑	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
額定行程	10										16		25		40			60
