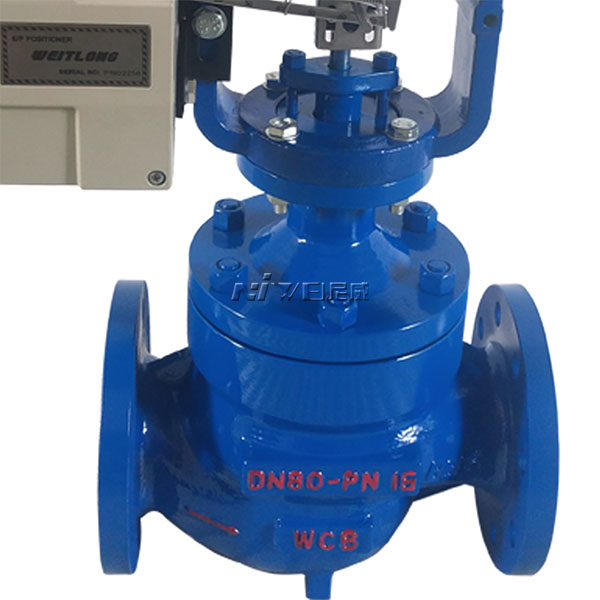

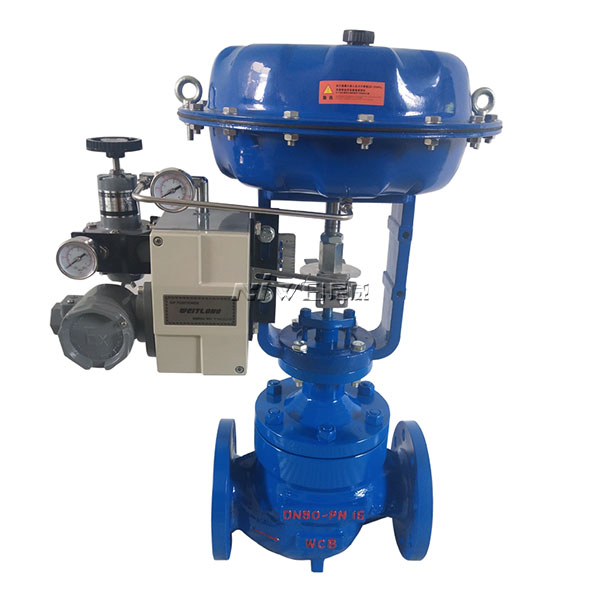

ZJHM氣動套筒調節閥概述

ZJHM氣動套筒調節閥 形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。

調節機構主要技術參數

公稱通徑mm			25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			25	32	40	50	65	80	100	125	150	200	250	300	可與本公司 商洽生產
額定流量 系數Kv		直線	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R			50:1
氣源接頭			M16×1.5

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

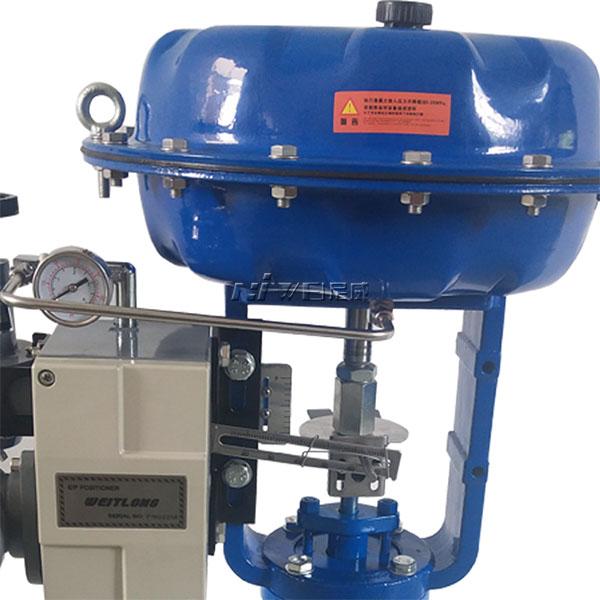

ZJHM氣動套筒調節閥執行機構主要技術參數

型　號	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面積cm2	350	350	560	900
行　程mm	16	25	40	60
彈簧范圍KPa	20～100(標準)；40～200；80～240；20～60；60～100

ZJHM氣動套筒調節閥性能指標

項目		指標值	項目				指標值
基本誤差％	不帶定位器	±5.0	始 終 點 偏 差 ％	氣關	不帶定位器	始點	±5.0
						終點	±2.5
	帶定位器	±1.0			帶定位器	始點	±1.0
						終點	±1.0
回差％	不帶定位器	3.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
	帶定位器	1.0			帶定位器	始點	±1.0
						終點	±1.0
死區％	不帶定位器	3.0
	帶定位器	0.4	允許泄漏量L/h				1×10-3× 閥額定 容量
額定行程偏差％		±2.5

注：本產品執行GB/T4213-92標準。

ZJHM氣動套筒調節閥允許壓差

開關 方式	執行 機構 型號	彈簧 范圍 KPa	氣源 壓力 KPa	需 要 附 件	公稱通徑（閥座直徑）mm
					25	40	50	65	80	100	150	200
氣 關	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
	ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
	ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
	ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
氣 開	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
	ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
	ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
	ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00

注：1P－閥門定位器；R－壓力繼動器。
2允許壓差為閥關閉P2=0狀態，△P的大值。
3)大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。

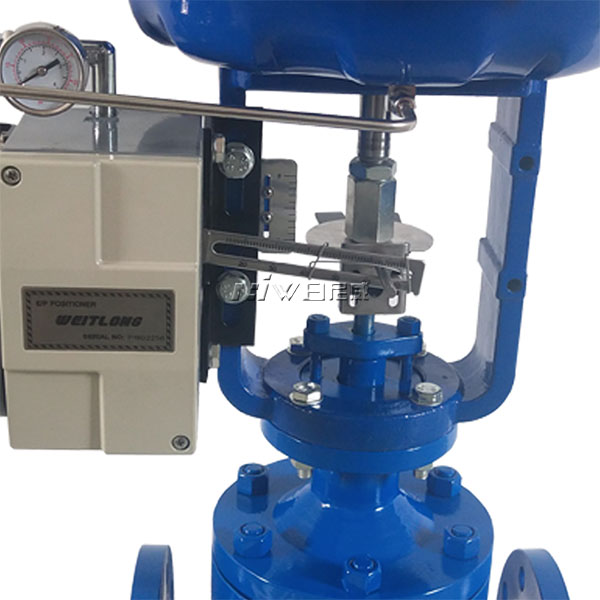

可配附件：
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

ZJHM氣動套筒調節閥外形尺寸mm

DN	L			H		H1				質量		φA
	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660

ZJHM氣動套筒調節閥主要零件材料

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
閥芯、閥座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四氟乙烯	-40～200℃
膜 片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜 蓋	A3

ZJHM氣動套筒調節閥訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
