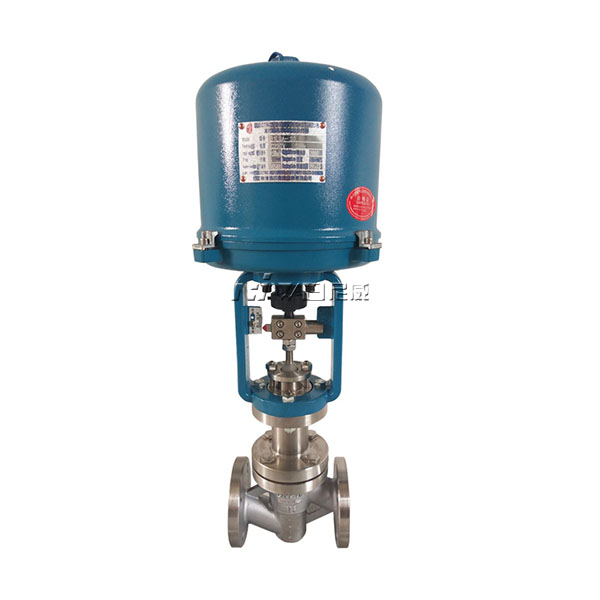

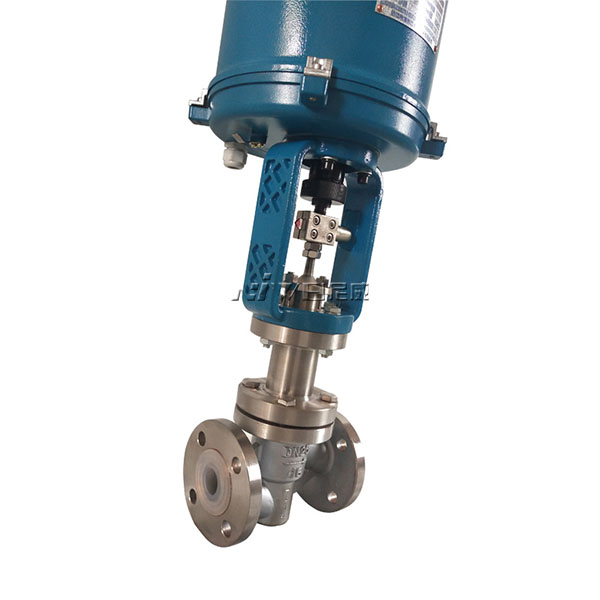

ZDLPF電動襯氟調節閥

ZDLPF電動襯氟調節閥是由381L系列電子式執行機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控制器模塊，無需另配伺服放大器。

ZDLPF電動襯氟調節閥

ZDLPF電動襯氟調節閥是由381L系列電子式執行機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控制器模塊，無需另配伺服放大器，且輸出力大；閥體接觸介質的部位均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波紋管密封，因而該閥廣泛適用于化工，石油，冶金，醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒及揮發等氣體、液體、介質的過程控制。

ZDLPF電動襯氟調節閥特點

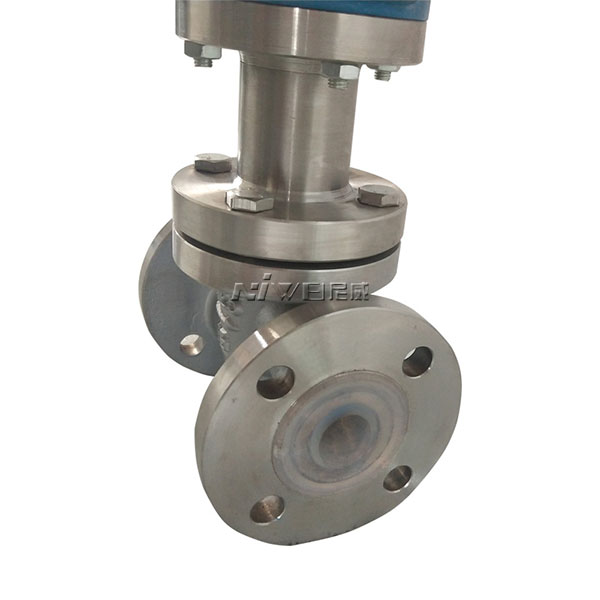

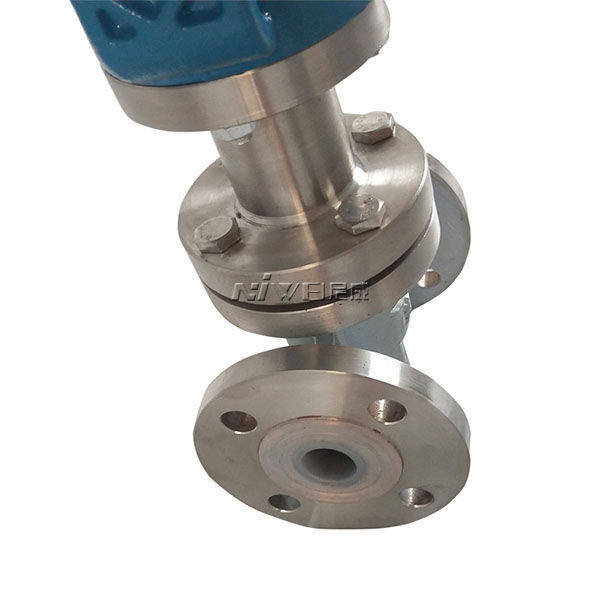

1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕
2、 密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏
3、泄漏量�。河捎陂y芯、閥座是軟密封，故泄漏量低于Ⅳ級標準

ZDLPF電動襯氟調節閥技術參數

1、形式：直通倒S鑄造閥 ；
2、公稱通徑：DN20-200mm；
3、公稱壓力：PN1.6 4.0 6.4MPa；
4、連接形式：JB78-59 JB/T79。2-94凹式
5、材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
6、常溫型：-40-+200℃
7、散熱型：+200℃-+450℃
8、壓蓋形式：螺栓壓緊式
9、填料：V型聚四氟乙烯，柔性石墨，石棉編織填料
10、閥芯形式：上導向單座柱塞式閥芯，或上導向單座套筒柱塞式閥芯
11、流量特性：等百分比特性，直線特性和快開特性
12、閥芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti

ZDLPF電動襯氟調節閥標準規格

閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆

ZDLPF電動襯氟調節閥型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	R:電動3810L執行機構  D:電動PSL執行機構	H直行程	CF:標準型襯氟調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M	DN25= DN25 NPS1〞=NPS1〞
如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50

執行機構

類型：可選PS或DKZ電子式直行程執行機構，防爆型選用3610型
技術參數和性能：請參閱對應的執行機構及伺服放大器說明書�；蚺c我公司技術部聯系，索取相關資料。

ZDLPF電動襯氟調節閥主要零件材料

公稱通徑mm		DN15-DN300
材料代號		C(WCB)	P(304)	R(316)
主要 零件	閥體、閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯、閥座	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4)、柔性石墨、不銹鋼波紋管
	墊片	增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片
	推桿、襯套	2Cr13
適用 工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高溫型	-30～+450℃	-40～+500℃	-40～+500℃
	低溫型		-40～-60℃、 -60～-100℃

ZDLPF電動襯氟調節閥規格參數表

公稱通徑DN		20					25	32	40	50	65	80	100	125	150	200
閥座直徑mm		8	10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量  系數kV	直線	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	0.8	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
行程mm		10	16					25			40			60
允許壓差  △MPa	單座式	6.4			4.5	2.5	3.2	3.2	2.15	1.4	1.37	0.94	0.6	0.52	0.35	0.2
	套筒式						6.4	3.7	3.7	2.4	2.9	1.5	0.8	3.1	3.1	3.1
允許泄  漏量Q	單座式	為Kv值的0.01%，按GB4213-84標準
	套筒式	為Kv值的0.05%，按GB4213-84標準
配電動執  行器型號	PSL	201					202	204			208			312
	3610	3610SA-08					LA-20	3610LSB-30			3610LSB-50			3610LSC-65
基本誤差%		±2.5
回差%		2.0
死區%		3.0
始終點偏差%		±2.5
額定行程偏差%		2.5
可調比		50：1
