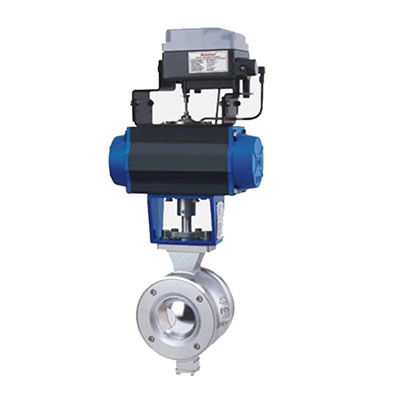

ZSHV氣動V型調節球閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載調節閥實物圖產品安裝圖紙

下一個[ZSHO氣動O型球閥]上一個：[ZTRS(ZRS-10K) 氣動衛生型調節閥]

ZSHV氣動V型調節球閥概述

ZSHV氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：

（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

ZSHV氣動V型調節球閥技術參數

公稱通徑DN(mm)		25～400
公稱壓力PN(MPa)		1.6～6.4
公稱壓力Ps(MPa)	強度試驗	2.4～9.6
	密封試驗	1.76～7.0
材料\代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球桿	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不銹鋼、硬質合金
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水,蒸汽,油品	硝酸類	醋酸類
	適用溫度	-28～425℃	-28～500℃
執行器	型號	GT系列、AW系列,SW系列、BAW系列, BRAY系列
	氣源壓力	0.4～0.7MPa
連接形式		對夾式、法蘭式，法蘭按JB79-59標準

基本誤差	回差	死區	輸入信號		氣源接口
			電信號	氣信號
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	20～100Kpa	G1/8" G1/4"

ZSHV氣動V型調節球閥性能

公稱通徑D（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比（參見典型曲線圖）、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S）	0.5				1.0			2.5～4.0			7.0		10
可調節比	250:1						300:1

ZSHV氣動V型調節球閥大允許壓差

執行機構	狀態	PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K
		填料：聚四氟乙石棉
		25	40	50	65	80	100	125	150	200	250	300
GT65	關閉	4.99	1.13
GT65	△P	0.74	0.31
GT80	關閉	4.99	4.99	4.99	2.80	1.33
GT80	△P	1.72	0.83	0.53	0.30	0.16
GT90	關閉		4.99	4.99	2.80	2.62
GT90	△P		1.33	1.33	0.49	0.28
GT100	關閉					4.52	1.56
GT100	△P					0.48	0.16
GT125	關閉					4.52	4.50	2.31	1.43
GT125	△P					0.82	0.45	0.25	0.19
GT160	關閉						4.50	4.97	3.32
GT160	△P						0.81	0.52	0.40	1.13
AW17	關閉							4.95	3.21	0.13	2.74	1.91
AW17	△P							0.90	0.69	3.71	0.42	0.31
AW20	關閉									0.70	3.23	2.51
AW20	△P									0.70	0.54	0.40

氣動V型調節球閥訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
