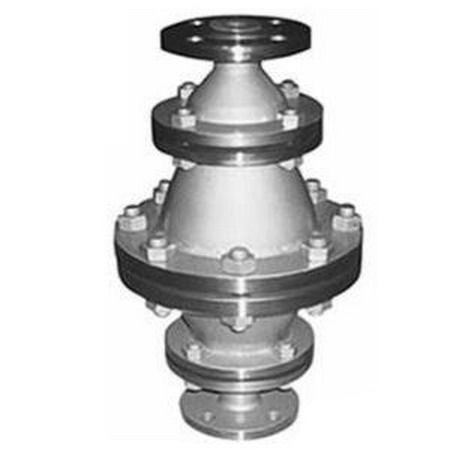

FPA型燃?xì)庾杌鹌?/h1>
質量穩定:實行全過程質量監控,細致入微,
全方位檢測!價格合理:高效內部成本控制,減少了開支,
讓利于客戶!交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!
FPA型燃?xì)庾杌鹌?/span>
1、燃?xì)庾杌鹌?/span>產品用途:
本產品適用于安裝在輸送可燃性氣體如加熱爐燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網,也適用于民用煤氣管道,防止在非正常情況下火焰于管道中的逆向傳播,以避免災難性事故的發生。
2、燃?xì)庾杌鹌?/b>結構特點
本產品是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造的。2.2產品結構示意圖

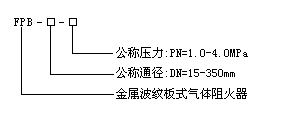

3、燃?xì)庾杌鹌?/span>標注示例

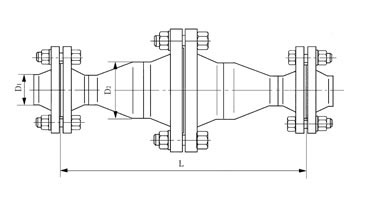

4、燃?xì)庾杌鹌?/span>外形及相關尺寸見右圖和下表:
型號
|
公稱直徑
DN |
D1
|
D2
|
L
|
|||
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
PN4.0MPa
|
||||
FPB-15
|
15
|
18×3
|
57×3.5
|
330
|
330
|
330
|
330
|
FPB-20
|
20
|
25×3
|
57×3.5
|
330
|
330
|
340
|
340
|
FPB-25
|
25
|
32×3.5
|
73×4
|
365
|
365
|
375
|
375
|
FPB-32
|
32
|
38×3.5
|
73×4
|
375
|
375
|
390
|
390
|
FPB-40
|
40
|
45×3.5
|
89×4
|
375
|
375
|
405
|
410
|
FPB-50
|
50
|
57×3.5
|
108×4
|
420
|
420
|
445
|
465
|
FPB-65
|
65
|
73×4
|
133×4.5
|
485
|
485
|
515
|
520
|
FPB-80
|
80
|
89×4
|
159×4.5
|
505
|
505
|
560
|
560
|
FPB-100
|
100
|
108×4
|
219×6
|
555
|
555
|
600
|
645
|
FPB-125
|
125
|
133×4.5
|
273×8
|
615
|
615
|
670
|
720
|
FPB-150
|
150
|
159×4.5
|
325×8
|
665
|
665
|
735
|
800
|
FPB-200
|
200
|
219×6
|
377×9
|
940
|
940
|
1015
|
1100
|
FPB-250
|
250
|
273×8
|
480×10
|
1030
|
1030
|
1150
|
1265
|
FPB-300
|
300
|
325×8
|
529×10
|
1295
|
1295
|
1430
|
1545
|
FPB-350
|
350
|
377×9
|
630×12
|
1300
|
1300
|
1430
|
1545
|
2、對于PN>4.0MPa的氣體阻火器,本廠也可設計制造。
