手動陶瓷球閥
全方位檢測！
讓利于客戶！
縮短了交貨期！

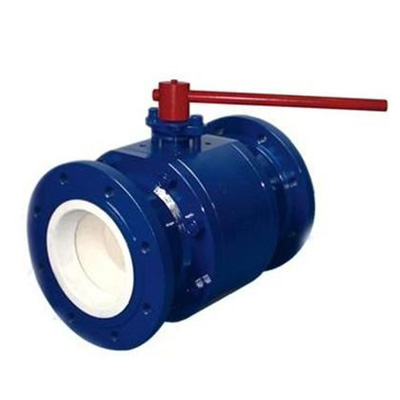

Q41TC手動陶瓷球閥
本公司專業生產的陶瓷球閥超耐腐蝕、超耐磨損、超耐沖蝕等特點。是顆粒纖維介質、強腐蝕介質中！
（1）、所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
（2）、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
（3）、徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
（4）、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性高。使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。 電磁閥
（5）、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中

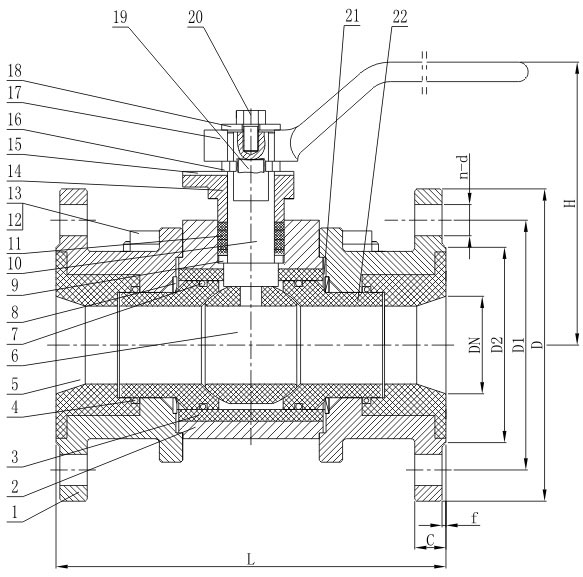

手動陶瓷球閥主要外形和連接尺寸:
| Q41TC | ||||||||||
| 通徑DN | L | D | D1 | D2 | n-Φd | b | f | H | ||
| mm | in | |||||||||
| 15 | 1/2″ | 130 | 95 | 65 | 45 | 4-Φ14 | 14 | 2 | 86 | |
| 20 | 3/4″ | 130 | 105 | 75 | 55 | 4-Φ14 | 14 | 2 | 95 | |
| 25 | 1″ | 140 | 115 | 85 | 65 | 4-Φ14 | 14 | 2 | 108 | |
| 32 | 1 1/4″ | 165 | 135 | 100 | 78 | 4-Φ18 | 16 | 2 | 115 | |
| 40 | 1 1/2″ | 165 | 145 | 110 | 85 | 4-Φ18 | 16 | 3 | 115 | |
| 50 | 2″ | 203 | 160 | 125 | 100 | 4-Φ18 | 16 | 3 | 115 | |
| 65 | 2 1/2″ | 222 | 180 | 145 | 120 | 4-Φ18 | 16 | 3 | 115 | |
| 80 | 3″ | 241 | 195 | 160 | 135 | 8-Φ18 | 20 | 3 | 145 | |
| 100 | 4″ | 305 | 215 | 180 | 155 | 8-Φ18 | 20 | 3 | 188 | |
| 125 | 5″ | 356 | 245 | 210 | 185 | 8-Φ18 | 22 | 3 | 210 | |
| 150 | 6″ | 394 | 280 | 240 | 210 | 8-Φ23 | 24 | 3 | 260 | |
| 200 | 8″ | 457 | 335 | 295 | 265 | 12-Φ23 | 26 | 3 | 320 | |
| 250 | 10″ | 533 | 405 | 350 | 320 | 12-Φ25 | 30 | 3 | 365 | |
陶瓷球閥因其原材料的稀少，加工過程的高要求（1700℃的高溫燒結，20000MPa的等靜壓制，金剛石磨削加工）使得世界上所有生產陶瓷球閥的生產周期要比普通的閥門長很多，進口陶瓷球閥的交貨期長達（10～24個周），國內的氧化鋯陶瓷球閥生產廠家的貨期也在45～60天左右，更別提可以批量供貨有庫存了，我公司用過硬的技術力量，完善的售后服務打破了陶瓷球閥生產的僵局，可以達到氧化鋯陶瓷球閥可以批量生產批量供貨的生產廠家！
購買本公司氣動陶瓷球閥請按以下指示進行安裝：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
