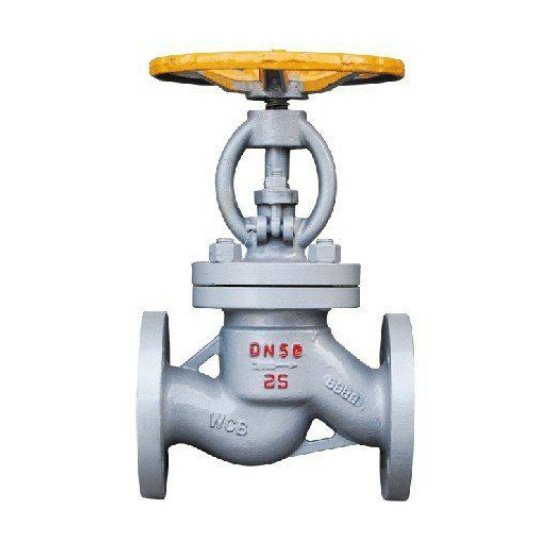

J41B氨用明桿截止閥
J41B氨用明桿截止閥結構特點及用途
1.中通法蘭為方形結構,閥桿采用間桿連接。
2.閥體密封面部位采用球凸?fàn),與閥腳以線吻合密封。
3.密封面采用巴氏合金,密封性能好,使用壽命長
J41B氨用明桿截止閥經常要用到氧氣、氮?dú)、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍,再經過其它控制閥門細調,使氣體輸入使用系統。常用的減壓閥為氨用截止閥,簡稱氨用閥。
J41B氨用明桿截止閥的外觀及工作原理
氨氣閥門的高壓腔與鋼瓶連接,低壓腔為氣體出口,并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關,然后順時針轉動低壓表壓力調節螺桿,使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室,并經出口通往工作系統。轉動調節螺桿,改變活門開啟的高度,從而調節高壓氣體的通過量并達到所需的壓力值。
氨用截止閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置,也是氨氣減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因,導致出口壓力自行上升并超過一定許可值時,安全閥會自動打開排氣。
氨用截止閥的使用方法
(1)按使用要求的不同,氨氣減壓閥有許多規格。高進口壓力大多為,低進口壓力不小于出口壓力的2.5倍。出口壓力規格較多,一般為,高出口壓力為。
(2)安裝氨氣減壓閥時應確定其連接規格是否與使用系統的接頭相一致。氨用截止閥采用半球面連接,靠旋緊螺母使二者完全吻合。因此,在使用時應保持兩個半球面的光潔,以確保良好的氣密效果。安裝前可用高壓氣體吹除灰塵。必要時也可用聚四氟乙烯等材料作墊圈。
(3)氨用截止閥應嚴禁接觸油脂,以免發生火警事故。
(4)停止工作時,應將減壓閥中余氣放凈,然后擰松調節螺桿以免彈性元件長久受壓變形。
(5)氨用截止閥應避免撞擊振動,不可與腐蝕性物質相接觸。
這些氨用截止閥的使用方法及注意事項與氨用截止閥基本相同。但是,還應該指出:專用氨氣閥門一般不用于其它氣體。為了防止誤用,有些氨氣閥與鋼瓶之間采用特殊連接口。例如氫氣和丙烷均采用左牙螺紋,也稱反向螺紋,安裝時應特別注意。
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
Do
|
重量 Weight
|
凸面
法蘭
RF J41B |
10
|
130
|
90
|
60
|
40
|
14
|
4-14
|
198
|
120
|
4.9
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
218
|
120
|
5.3
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
258
|
140
|
7.0
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
275
|
160
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
280
|
180
|
8.3
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
330
|
200
|
12.6
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
350
|
240
|
14
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
400
|
280
|
22.7
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
355
|
280
|
29
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
415
|
320
|
32.8
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
460
|
360
|
79.5
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
510
|
400
|
93
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
710
|
400
|
179
|
|
250
|
622
|
405
|
355
|
320
|
30
|
12-25
|
786
|
450
|
441
|
|
300
|
698
|
460
|
410
|
375
|
30
|
12-25
|
925
|
500
|
646
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
Do
|
重量 Weight
|
凸面法蘭
RF J41B |
10
|
130
|
90
|
60
|
40
|
16
|
4-14
|
198
|
120
|
4.9
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
218
|
120
|
5.3
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
258
|
140
|
7.0
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
275
|
160
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
280
|
180
|
8.3
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
330
|
200
|
12.6
|
|
50
|
230
|
160
|
125
|
100
|
20
|
8-18
|
350
|
240
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
400
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-23
|
355
|
280
|
30
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-25
|
415
|
320
|
34.8
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
460
|
360
|
89.5
|
|
150
|
480
|
300
|
250
|
218
|
30
|
12-25
|
510
|
400
|
99
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
710
|
400
|
181
|
|
250
|
622
|
425
|
370
|
332
|
36
|
12-30
|
786
|
450
|
445
|
|
300
|
698
|
485
|
430
|
390
|
40
|
16-30
|
925
|
500
|
651
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
重量Weight
|
凹凸法蘭 MFM
J41B
|
20
|
150
|
105
|
75
|
51
|
16
|
4-14
|
275
|
140
|
7
|
25
|
160
|
115
|
85
|
58
|
16
|
4-14
|
285
|
160
|
9
|
|
32
|
180
|
135
|
100
|
66
|
18
|
4-18
|
302
|
180
|
12
|
|
40
|
200
|
145
|
110
|
76
|
18
|
4-18
|
355
|
200
|
17
|
|
50
|
230
|
160
|
125
|
88
|
20
|
4-18
|
373
|
240
|
24
|
|
65
|
290
|
180
|
145
|
110
|
22
|
8-18
|
408
|
280
|
33
|
|
80
|
310
|
195
|
160
|
121
|
22
|
8-18
|
436
|
320
|
44
|
|
100
|
350
|
230
|
190
|
150
|
24
|
8-23
|
480
|
360
|
60
|
|
125
|
400
|
270
|
220
|
176
|
28
|
8-25
|
588
|
400
|
90
|
|
150
|
480
|
300
|
250
|
204
|
30
|
8-25
|
611
|
400
|
100
|
|
200
|
533
|
375
|
320
|
260
|
38
|
12-30
|
720
|
400
|
190
|
