GU手動真空球閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
下一個[GUD電動真空球閥]上一個：[GUQ氣動高真空球閥]

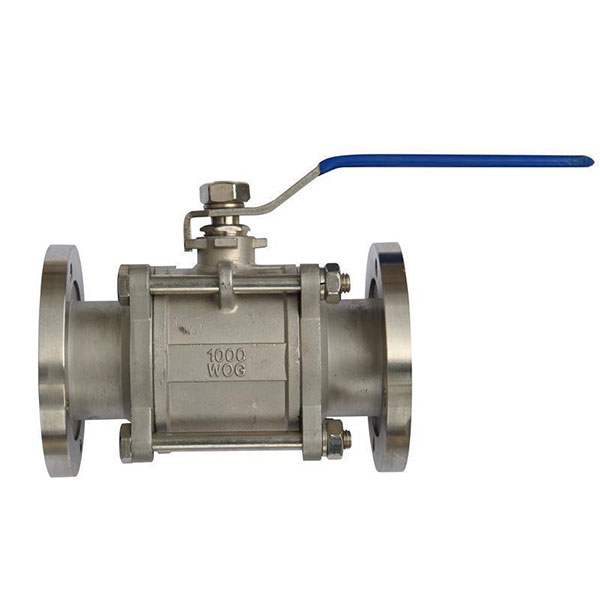

GU手動真空球閥


■

GU手動真空球閥

High Vacuum(Pressure)Ball Valve




■ GU手動真空球閥主要技術性能
Main Technical Performance

  ■

■

■
　閥門漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
　適用溫度：Applicable Temperature 　-30～+150℃
　-30～+150℃(PPL密封)
　適用范圍：Appy Range
　連接型式　Loose Flange 　使用壓力范圍(Pa)
　活套法蘭(GB6070、JB919) 　0.6×106～1.3×10-4
　焊接法蘭(GB6070、JB919) 　1.6×106～1.3×10-4
　快卸法蘭(GB4982) 　0.1×106～1.3×10-4
　螺紋連接　Threaded Connection 　1.6×106～1.3×10-4

■ 手動真空球閥主要零件材料
Materials of Main Parts

  ■


■ 		閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.

CONSTRUCTION FIGHTS (mm)

■ 手動真空球閥外形及連接尺寸(JB919)
Overall and Connection Dimensions(mm)
■ 螺紋連接的外形及連接尺寸(圖一)

Model
型號
DN
G
H
E
L
GU-10(G)
10
1/4"
52
105
68
GU-16(G)
16
1/2"
64
130
72
GU-20(G)
20
3/4"
67
130
82
GU-25(G)
25
1"
83
165
90
GU-32(G)
32
1-1/4"
89
165
112
GU-40(G)
40
1-1/2"
100
190
120
GU-50(G)
50
2"
125
190
145
GU-63(G)
63
2-1/2"
150
250
185
GU-80(G)
80
3"
161
250
210
GU-100(G)
100
4"
180
280
268
■ 活套法蘭連接(GB6070)(圖二)

Model
型號
DN
D
Do
H
E
L
n-φc
GU-10(F)
10
55
40
52
105
84
4-φ6.6
GU-16(F)
16
60
45
64
130
84
4-φ6.6
GU-25(F)
25
70
55
83
165
114
4-φ6.6
GU-32(F)
32
90
70
89
165
140
4-φ9
GU-40(F)
40
100
80
100
190
160
4-φ9
GU-50(F)
50
110
90
125
190
170
4-φ9
GU-63(F)
63
130
110
150
250
195
4-φ9
GU-80(F)
80
145
125
161
250
220
8-φ9
GU-100(F)
100
165
145
180
280
280
8-φ9
■ 快卸法蘭連接(GB4982)(圖三)

Model
型號
DN
D1
D
H
E
L
GU-10(KF)
10
12.2
30
52
105
84
GU-16(KF)
16
17.2
30
64
130
84
GU-25(KF)
25
26.2
40
83
165
114
GU-32(KF)
32
34.2
55
89
165
140
GU-40(KF)
40
41.2
55
100
190
160
GU-50(KF)
50
52.2
75
125
190
170
