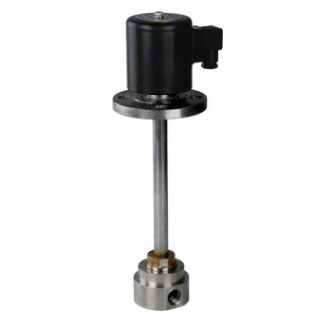

ZCLD超低溫電磁閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
ZCLD超低溫電磁閥
壓力范圍特廣
工作壓差范圍為0至1.6Mpa，高使用壓力2Mpa。結構簡單緊湊
只有三個活動零件，結構簡單，故障小，維修方便。
壽命長
閥芯由特種不銹鋼制造，耐磨損，耐低溫。
耐低溫
采用特種耐低溫材料，低溫度達-196℃。
超低溫電磁閥技術參數
| 型號 | ZCLD-03 | ZCLD-06 | ZCLD-08 | ZCLD-10 | ZCLD-15 | ZCLD-20 | ZCLD-25 | ZCLD-32 | ZCLD-40 | ZCLD-50 |
| 介質溫度 | -196~+60℃ | |||||||||
| 公稱通徑DN | 3 | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 連接尺寸 | G1/4〞 | G3/8〞 | G1/2〞 | G3/4〞 | G1〞 | G1 1/4〞 | G1 1/2〞 | G2〞 | ||
| Kv值 | 0.36 | 1.0 | 1.3 | 2.2 | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
| 高使用壓差Mpa | 1.6 | |||||||||
| 低使用壓差Mpa | 0 | |||||||||
| 高使用壓力Mpa | 2.0 | 1.6 | ||||||||
| 泄漏量cm³/min | 0.45 | 0.75 | 1.5 | 2.25 | 4.0 | 6.8 | ||||

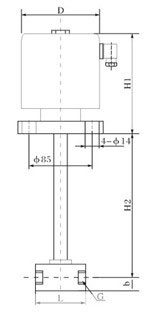

超低溫電磁閥外形尺寸
|
DN |
G |
L |
D |
H1 |
H2 |
b |
安裝法蘭 |
|
03 |
G1/4〞 |
50 |
|
|
200 |
12 |
1.6Mpa DN25法蘭 |
|
05 |
200 |
||||||
|
08 |
G3/8〞 |
50 |
200 |
||||
|
10 |
200 |
||||||
|
15 |
G1/2〞 |
54 |
200 |
15 |
|||
|
20 |
G3/4〞 |
92 |
200 |
30 |
|||
|
25 |
G1〞 |
110 |
200 |
30 |
|||
|
32 |
G1 1/4 |
120 |
240 |
34 |
|||
|
40 |
G1 1/2〞 |
140 |
245 |
40 |
|||
|
50 |
G2〞 |
160 |
260 |
45 |
H2長度可以根據用戶要求供貨！
