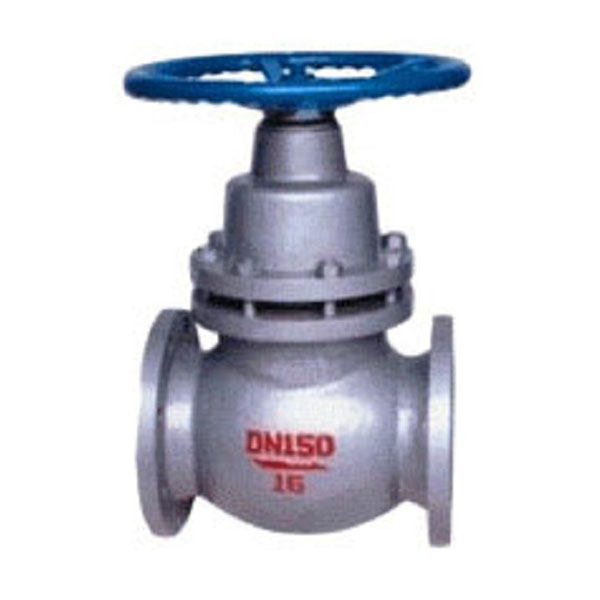

UZ41SM柱塞式閘閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載柱塞閥實物圖產品安裝圖紙

下一個：沒有了上一個：[U41H法蘭式柱塞閥]

UZ41SM柱塞式閘閥

柱塞式閘閥主要特點:

柱塞式閘閥是由閥體，閥蓋，閥桿，柱塞，導向套，密封環，手輪等零件組成（如圖），當手輪旋轉時，通過閥桿帶動柱塞在導向套中上下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟和關閉功能。柱塞式閘閥中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的傾向力與閥體中孔面及柱塞外圓密封從而磨損性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命。柱塞式閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等特點，尼威閥門生產的柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。

柱塞式閘閥適用范圍:

城建、化工、冶金、石油、制藥、食品、飲料、

柱塞式閘閥的性能規范:

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	<250℃	水、蒸汽、油品	PN1.6～4.0MPa
鑄鐵	<180℃	水、蒸汽、油品	PN1.6
不銹鋼	< 200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	< 200℃	氨、氫、尿素等	DN15～400mm

柱塞式閘閥的實驗壓力:

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1PN
低壓氣密封實驗	氣	0.5-0.7MPa

柱塞式閘閥的主要連接尺寸:

DN(mm) 尺寸	1.6Mpa UZ41SM-16C、P、R UZ41H-16C、Y、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	140	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	185	210	265	295	375	435	485
B	14	14	14	16	16	16	18	20	20	22	24	26	26	30	34	36
Z-Ød	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-23	12-25	16-25	16-30
DN(mm) 尺寸	2.5Mpa UZ41SM-25C、P、R UZ41H-25C、Y、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
B	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
Z-Ød	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
DN(mm) 尺寸	4.0Mpa UZ41SM-40C、P、R UZ41H-40C、Y、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	485	570	655
D1	65	75	85	100	110	125	145	160	190	220	250	320	385	430	510	585
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	390	465	535
B	16	16	16	18	18	20	22	22	24	28	30	38	42	40	52	58
Z-Ød	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-26	8-26	12-30	12-33	16-30	16-36	16-39
