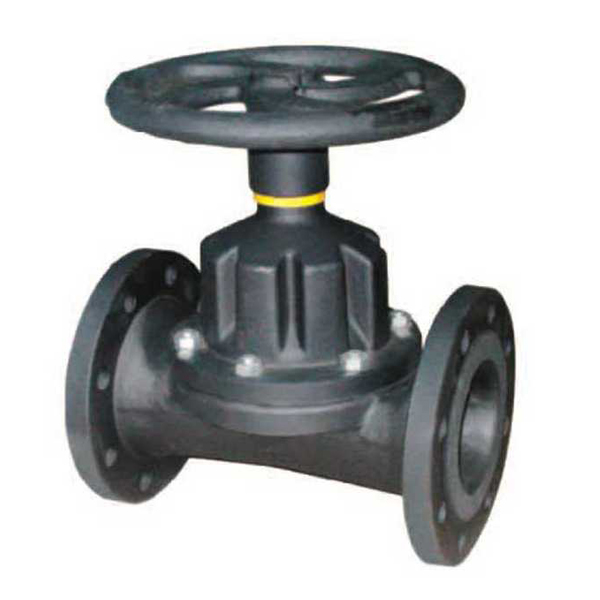

EG41J英標隔膜閥

質量穩定:實行全過程質量監控,細致入微,
全方位檢測!
價格合理:高效內部成本控制,減少了開支,
讓利于客戶!
交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!

EG41J英標隔膜閥概述

EG41J英標隔膜閥是一種特殊形式的截?cái)嚅y,出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。

英標隔膜閥的特點如下:

突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。
 1.采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特性而定期更換。
 2.受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。
 3.隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。



英標隔膜閥主要零件材料:

名稱 材料
閥體 J型:灰鑄鐵/硬橡膠 W型:灰鑄鐵
閥蓋 /閥瓣/手輪 灰鑄鐵
隔膜 天然橡膠
閥桿 碳鋼

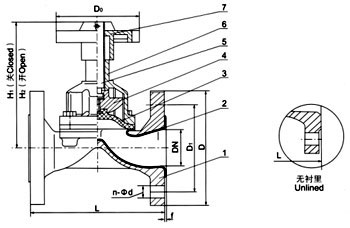

英標隔膜閥主要外形尺寸和連接尺寸

公稱通徑 (DN) 公稱壓力(MPa) 工作壓力 (MPa) L D D1 Z-Φ f H1 H2 D0 重量 (Kg)
15 1.6 1.6 108 95 65 4-14 2 90 99 75 2.5
20 117 105 75 4-14 2 93 103 75 3
25 127 115 85 4-14 2 100 112 85 4
32 146 140 100 4-18 2 127 144 120 6.5
40 159 150 110 4-18 2 136 156 120 7.5
50 190 165 125 4-18 2 151 177 120 10
65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 198 273 230 23.5
100 305 220 180 8-18 2 266 320 280 34
125 356 250 210 8-18 3 319 386 280 44
150 406 285 240 8-22 3 380 453 368 67.5
200 0.6 521 340 295 8-22 3 506 626 400 141.5
250 635 395 350 12-22 3 598 734 500 229
300 0.4 749 445 400 12-22 3 698 778 560 321
350 749 505 460 16-22 3 723 883 560 360
采用標準 設計制造: BS5156結構長度:BS5156(短結構)法蘭:Bs4504PN1.0MPa     GB12239G    B12221      GB/T17241.6
