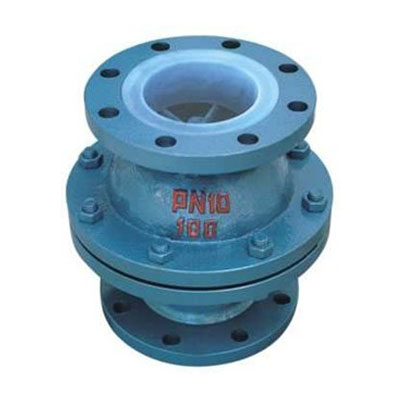

H40F46襯氟浮球式止回閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
襯氟浮球式止回閥特點及用途
H40F 系列FEP(F46)、PCTFE(F3) 立式襯氟止回閥是浮球式立式止回閥，適應于立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP立式襯氟止回閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟浮球式止回閥主要零件材料及標準
|
零件名稱 |
材 料 |
技術規范 |
|
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、內襯F46 、F3 |
設計標準 |
GB12224 |
|
閥瓣 |
鑄鋼、不銹鋼、襯F46 、F3 |
結構長度 |
GB12221 |
|
墊圈 |
F4 |
法蘭標準 |
JB/T79-78 |
|
|
|
GB9113.1-26 |
|
|
|
|
檢驗試驗 |
GB/T13927 |
襯氟浮球式止回閥外型與連接尺寸
|
公稱通徑 |
PN0.6(MPa)主要外形尺寸和連接尺寸 |
參考值 |
重量 |
||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
㎏ |
|
|
25 |
152 |
100 |
75 |
60 |
3 |
14 |
4-Φ12 |
130 |
76 |
6 |
|
|
32 |
152 |
120 |
90 |
70 |
3 |
16 |
4-Φ14 |
140 |
76 |
8 |
|
|
40 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
89 |
10 |
|
|
50 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
170 |
89 |
14 |
|
|
65 |
190 |
160 |
130 |
110 |
3.5 |
18 |
4-Φ14 |
200 |
95 |
18 |
|
|
80 |
203 |
185 |
150 |
125 |
3.5 |
18 |
4-Φ18 |
220 |
101 |
21 |
|
|
100 |
267 |
205 |
170 |
145 |
4 |
20 |
4-Φ18 |
240 |
133 |
40 |
|
|
125 |
305 |
235 |
200 |
175 |
4 |
20 |
8-Φ18 |
280 |
152 |
70 |
|
|
150 |
394 |
260 |
225 |
200 |
4 |
20 |
8-Φ18 |
315 |
197 |
90 |
|
|
公稱通徑 |
PN1.0(MPa)主要外形尺寸和連接尺寸 |
參考值 |
重量 |
||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
㎏ |
|
|
25 |
152 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
130 |
76 |
7 |
|
|
32 |
152 |
135 |
100 |
70 |
3 |
18 |
4-Φ18 |
140 |
76 |
9 |
|
|
40 |
178 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
160 |
89 |
12 |
|
|
50 |
178 |
160 |
125 |
100 |
3 |
18 |
4-Φ18 |
170 |
89 |
15 |
|
|
65 |
190 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
200 |
95 |
20 |
|
|
80 |
203 |
195 |
160 |
135 |
3.5 |
20 |
4-Φ18 |
220 |
101 |
24 |
|
|
100 |
267 |
215 |
180 |
155 |
4 |
22 |
8-Φ18 |
240 |
133 |
44 |
|
|
125 |
305 |
245 |
210 |
185 |
4 |
24 |
8-Φ18 |
280 |
152 |
75 |
|
|
150 |
394 |
280 |
240 |
210 |
4 |
24 |
8-Φ23 |
315 |
197 |
95 |
|
