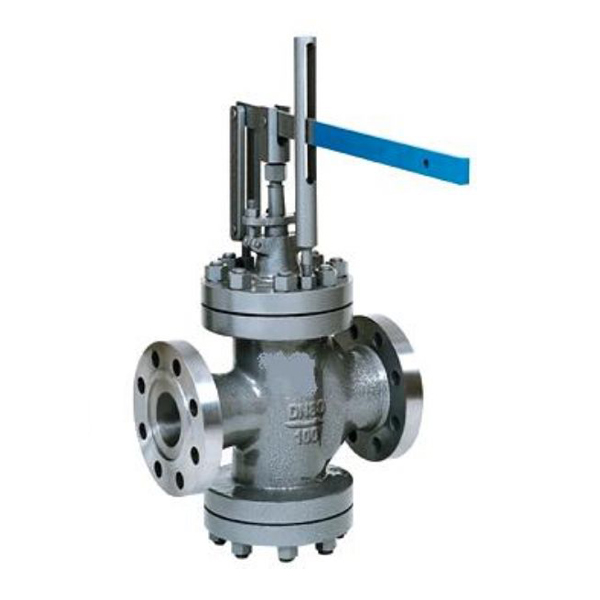

Y45H/Y杠桿式蒸汽減壓閥
| 杠桿式減壓閥型號：Y45H | 杠桿式減壓閥公稱通徑：15mm-500mm | 杠桿式減壓閥使用壓力：1.6~10.0Mpa |
| 杠桿式減壓閥連接方式：法蘭連接 | 杠桿式減壓閥形式：杠桿式 | 杠桿式減壓閥主要功能：起減壓保護作用 |
| 杠桿式減壓閥使用介質：蒸汽管道 | 杠桿式減壓閥材質：不銹鋼 .碳鋼 | 杠桿式減壓閥標準：機械部標準或定做非標 |
杠桿式蒸汽減壓閥結構特點
減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。
本系列產品的減壓比用到0.6較為合適。
本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
杠桿式蒸汽減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體試驗壓力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 佳減壓比0.6 | |||||
| 滲漏量 | 0.5%QMax | |||||
| 溫量-壓力等級 | ANSI B16.34 | |||||
杠桿式蒸汽減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 | 304 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 墊片 | 柔性石墨/1Cr18Ni9 |
| 導向套 | 2Cr13 |
| 填料 | 柔性石墨 |
| 螺栓 | 35CrMoA |
| 螺母 | 45 |
杠桿式蒸汽減壓閥v流量系數(Cv)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 20 | 25 | 50 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |
杠桿式蒸汽減壓閥外形尺寸(PN1.6-4.0)
| 公稱通徑DN | 外 形 尺 寸 | ||||
| L | L1 | H | Hl | l | |
| 50 | 300 | 150 | 520 | 190 | 565 |
| 65 | 340 | 170 | 540 | 205 | 650 |
| 80 | 380 | 190 | 550 | 215 | 650 |
| 100 | 400 | 215 | 580 | 240 | 800 |
| 125 | 430 | 225 | 620 | 275 | 800 |
| 150 | 450 | 230 | 650 | 320 | 800 |
| 200 | 500 | 260 | 790 | 340 | 800 |
| 250 | 550 | 285 | 850 | 370 | 800 |
| 300 | 750 | 395 | 940 | 460 | 900 |
| 350 | 850 | 445 | 990 | 530 | 900 |
| 400 | 950 | 550 | 1120 | 660 | 1000 |
| 500 | 1130 | 680 | 1660 | 800 | 1000 |
杠桿式蒸汽減壓閥外形尺寸 (PN6.4-16.0) 單位：mm
| 公稱通徑DN | 外 形 尺 寸 | ||||
| L | L1 | H | Hl | l | |
| 50 | 300 | 150 | 520 | 200 | 565 |
| 65 | 340 | 170 | 540 | 215 | 650 |
| 80 | 380 | 190 | 550 | 225 | 650 |
| 100 | 400 | 215 | 580 | 250 | 800 |
| 125 | 430 | 225 | 620 | 285 | 800 |
| 150 | 450 | 230 | 650 | 330 | 800 |
| 200 | 500 | 260 | 790 | 355 | 800 |
| 250 | 550 | 285 | 850 | 390 | 800 |
| 300 | 750 | 395 | 940 | 480 | 900 |
| 350 | 850 | 445 | 990 | 550 | 900 |
| 400 | 950 | 550 | 1120 | 700 | 1000 |
| 500 | 1130 | 680 | 1660 | 820 | 1000 |
如有需要請參照以下減壓閥調壓步驟
1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至上位置（相對低出口壓力），然后關閉減壓閥后閘閥；
2慢慢開啟減壓閥前的閘閥至全開；
3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊；
4螺母鎖緊打開減壓閥后閘閥；
5如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應注意口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,大流量/每小時,確定閥門尺寸,連接方式,法蘭標準,
大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工
作原理,安裝說明等相關技術資料.
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們 尼威閥門 公司的專家為您審核把關.
